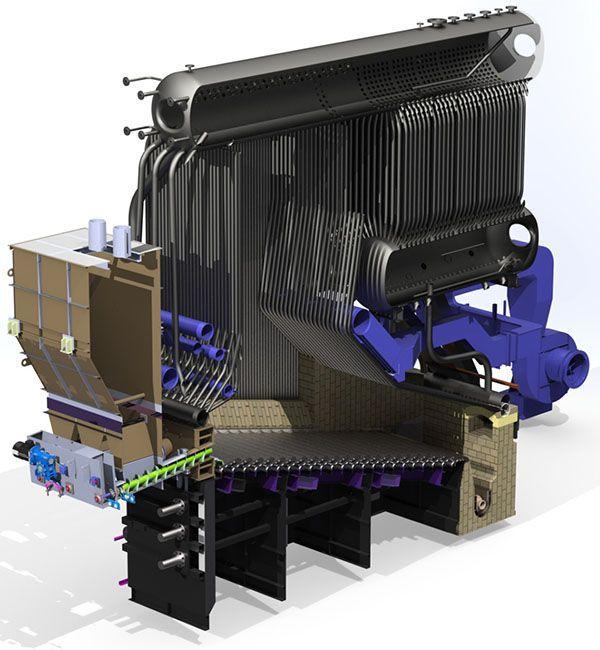

Твердопаливний паровий котел на біомасі серії DBW

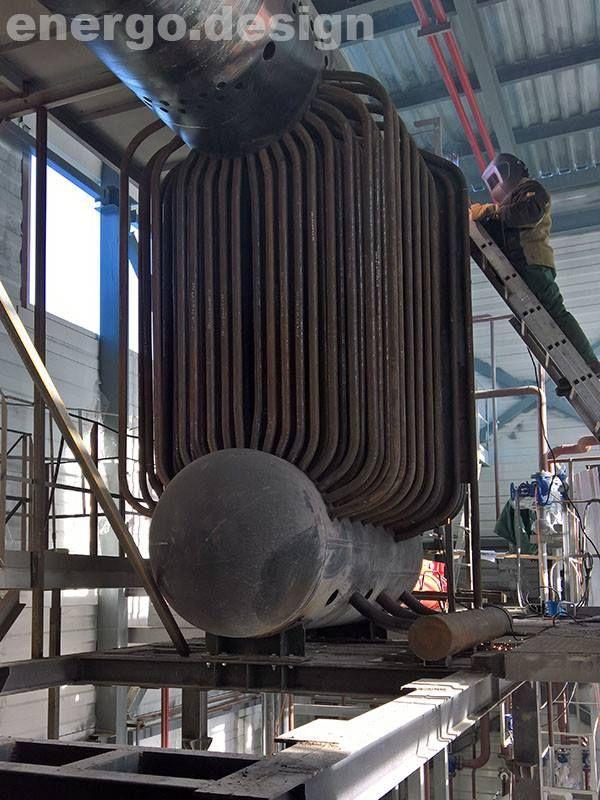

Двобарабанний водотрубний паровий котел паропродуктивністю від 4,0 до 10т/год призначений для вироблення насиченої та перегрітої пари з використанням різних видів біомаси та відходів харчових комплексів та агрогосподарств.

Котел працює як на деревних трісках, так і на складних для спалювання видах палива:

  • лушпинні соняшника
  • посліді птахокомплексів
  • полові вівса та інших злакових
  • торф
  • лігнін
  • стеблах кукурудзи
  • відходах сої
  • пеллетах з відходів

Котли передбачають повністю автоматизований режим роботи без необхідності постійної присутності обслуговуючого персоналу.

Переваги:

  • Спалює різні види палива з біомаси. (Вологістю до 55 відсотків)
  • Низький рівень викиду NOX і CO - оптимальне згоряння складних видів палива. Коригування процесу горіння відбувається повністю автоматично

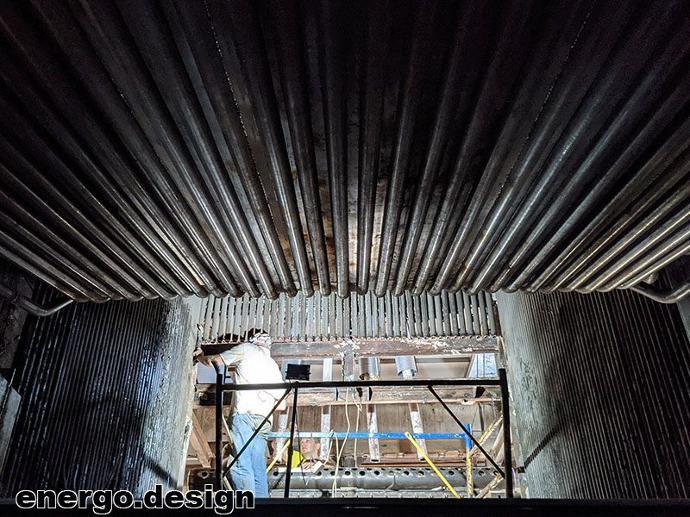

  • Газощільне виконання панелей, автоматичне очищення поверхонь
  • Можливість спалювати неякісне паливо
  • Високий ККД котла - не меньш 85%

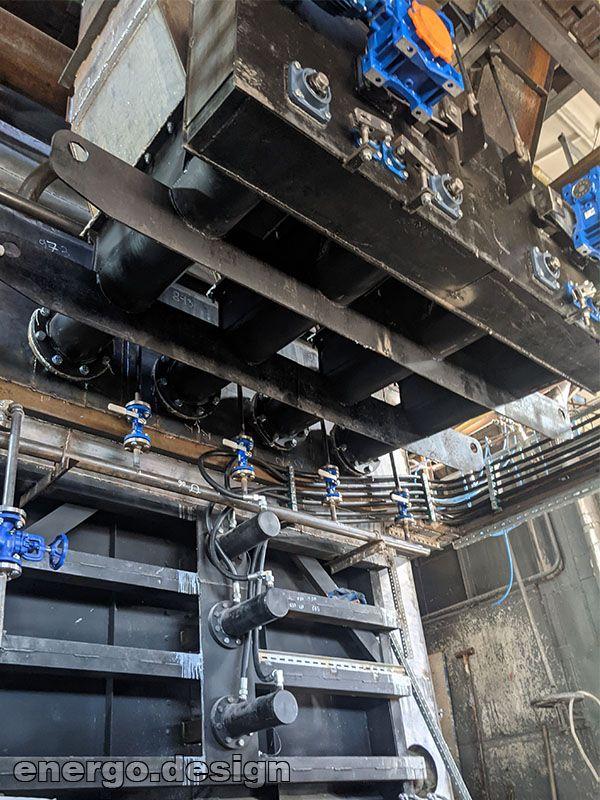

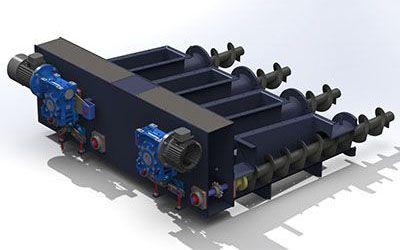

Живильник палива

Шнековий живильник палива забезпечує регулювання подачі палива у котел. Система подачі палива складається з: блоку гвинтових конвеєрів (кількість конвеєрів залежить від потужності котла); витратного бункера в комплекті з датчиками рівня палива.

Паливо в топку котла подається через коробку, що встановлена на фронті котла для запобігання загорянню в шнеках на малих навантаженнях. На корпусах шнеків встановлюються датчики температури на випадок загоряння палива та забезпечене підведення води на пожежогасіння.

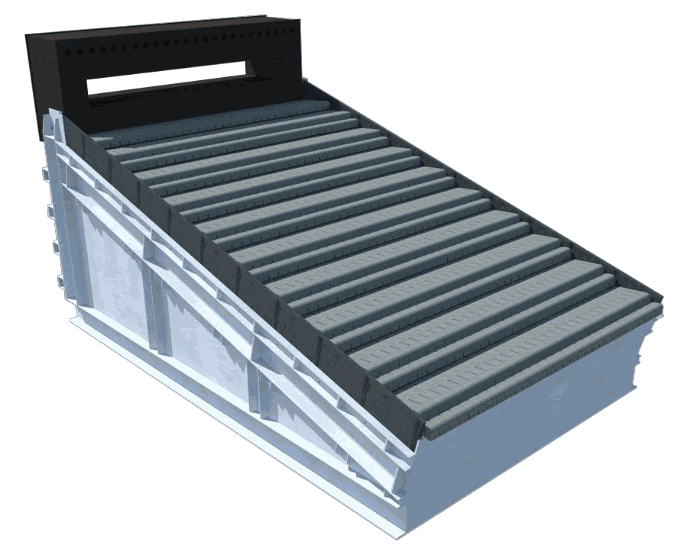

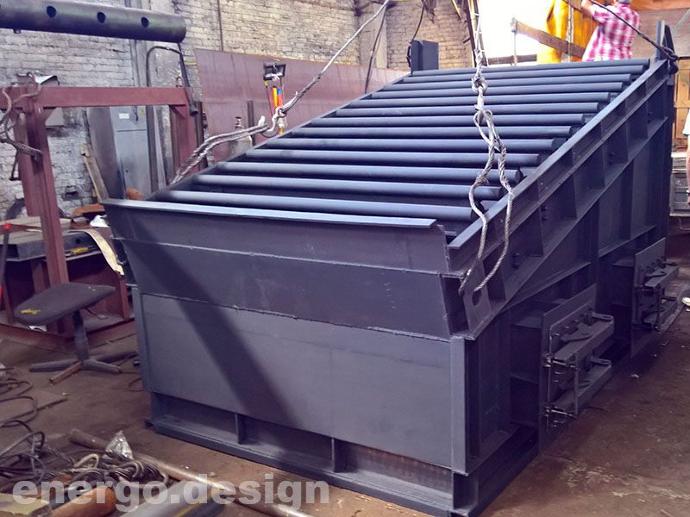

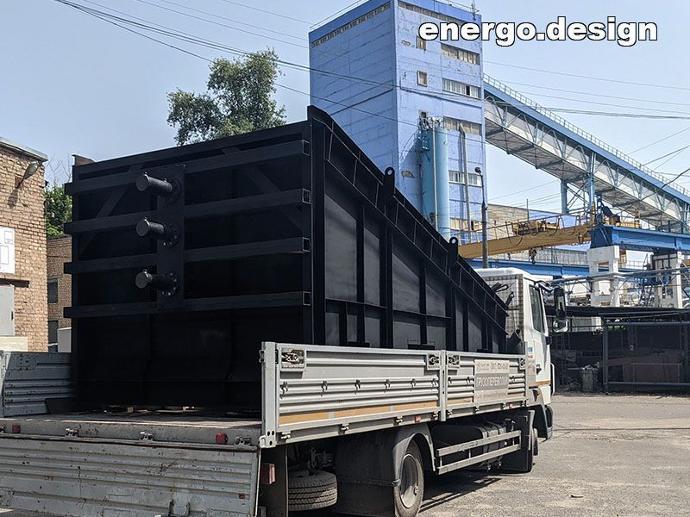

Топка з рухомими колосниками

Похило-перештовхуюча колосникова топка виконана рухомими і нерухомими рядами колосників, що чергуються. По довжині топка ділиться на окремі зони подачі первинного повітря що дозволяє досягти оптимальних результатів при спалюванні різних видів палива, що в поєднанні з соплами вторинного дуття розташованими на стінах камери топки досягати відмінних результатів по викидах в атмосферу.

Регулювання швидкості руху та набігу колосників, а також ширина та форма колосника дозволяють якісно спалювати різні види палива як з невеликою вологістю 10…25%, так і високо вологе паливо 55%.

Колосники виконуються із жаростійкого сплаву чавуну із вмістом хрому 27%, що у поєднанні з оптимізованою формою колосника під різні типи палива дозволяє гарантувати тривалий життєвий цикл колосникового полотна.

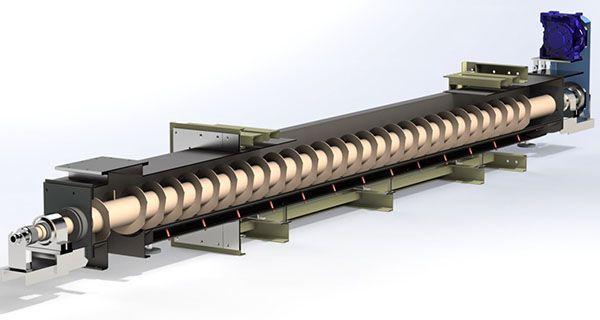

Золовидалення з котла

Виконаний з водоохолоджуваним валом і поставляється блоком з водоохолоджуваним жолобом відведення золи послідовно включеними. Конструкція забезпечує довговічність конструкції за рахунок відведення тепла від стін жолоба та елементів шнека, а також забезпечує зниження температури золи на виході з котла.

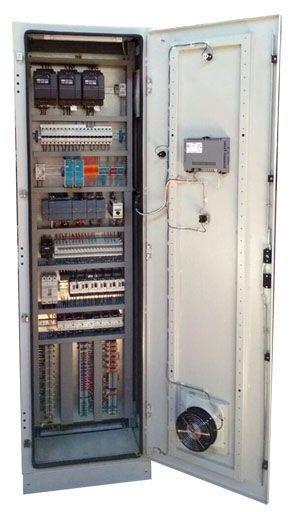

Комплект автоматики парового котла на твердому паливі

Автоматика забезпечує контроль, автоматичне керування та захист парового твердопаливного котла від аварійних ситуацій.

Система автоматики забезпечує:

  • контроль та регулювання рівня води в котлі;
  • контроль та регулювання тиску в котлі;
  • контроль та регулювання розрідження в топці;
  • регулювання кількості первинного та вторинного повітря;
  • контроль температури у топці;
  • контроль температури димових газів на виході з котла та за економайзером;
  • контроль температури води до та після економайзера;
  • автоматичне подачу палива;
  • управління колосниковою решіткою;
  • автоматичне видалення золи;
  • захист котла.

Складається з:

  • шафи керування котлом;
  • шафи керування димососом і вентиляторами;
  • датчиків та показуючих приладів;
  • виконавчих механізмів.
