Основні напрями виконання
Котли-утилізатори ENERGO.DESIGN розробляються у двох основних напрямах - для виробництва пари або гарячої води, залежно від технологічної задачі, параметрів джерела тепла та схеми інтеграції в об’єкт.

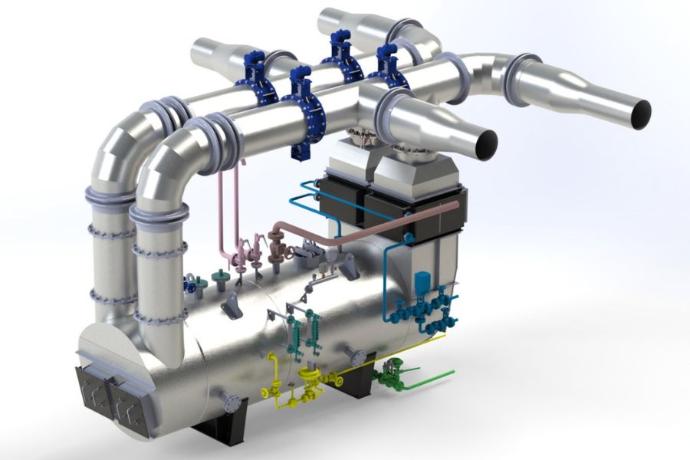

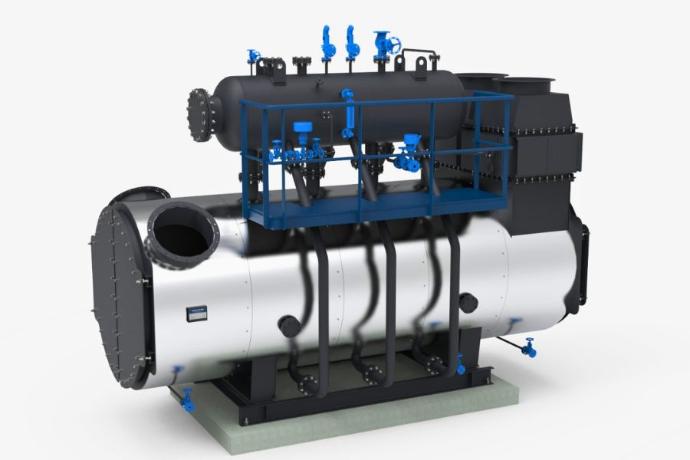

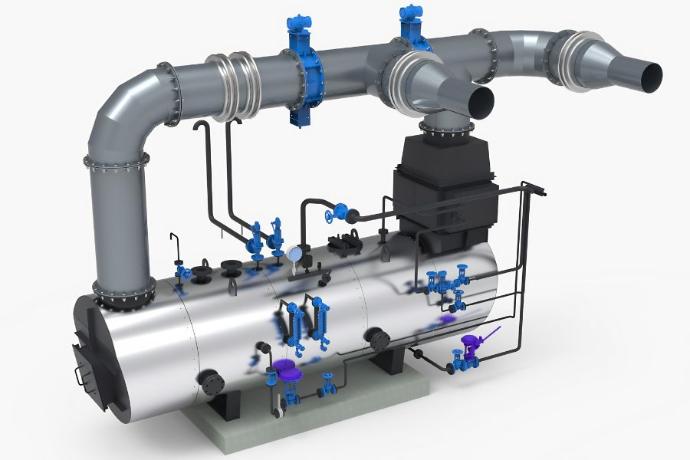

Паровий котел-утилізатор
Рішення для утилізації тепла вихлопних і димових газів з виробництвом пари для технологічних та енергетичних потреб підприємства.

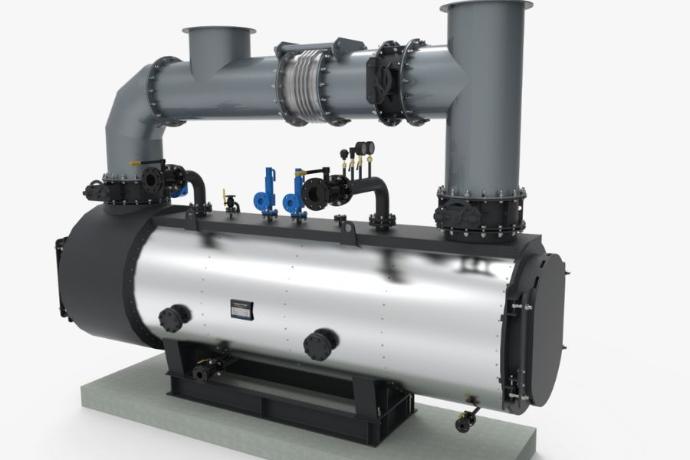

Водогрійний котел-утилізатор
Рішення для передачі тепла вихлопних і димових газів у водогрійний контур з урахуванням параметрів системи та режиму роботи об’єкта.
Рішення під ключ
Ми проєктуємо і комплектуємо систему утилізації тепла димових газів під конкретний об’єкт - від теплообмінного блоку до автоматики, газового тракту та введення в експлуатацію. Склад поставки визначається конфігурацією джерела тепла, допустимим протитиском, режимами роботи та вимогами до інтеграції.

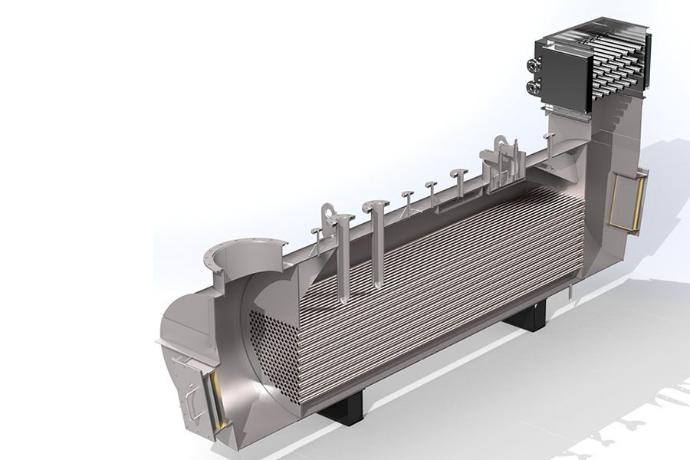

Теплообмінний блок
Теплообмінний блок проєктується під конкретну машину, параметри димових газів і потрібні вихідні параметри пари або гарячої води. При розробці ми враховуємо допустимий протитиск системи та на етапі узгодження конструкції звіряємо параметри з виробником КГУ або іншого джерела димових газів. Залежно від режиму роботи блок може додатково комплектуватись економайзером. У поставку може входити заводська теплоізоляція, а також необхідна запірна, регулююча і запобіжна арматура, живильні насоси для парових систем або рециркуляційні - для водогрійних.
Газовий тракт

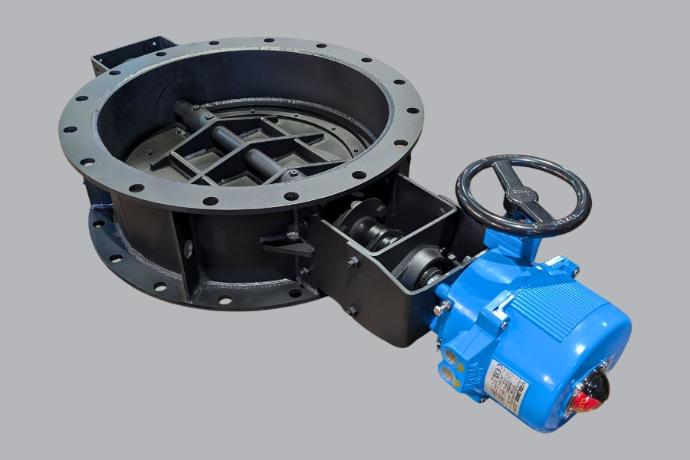

Газовий тракт розробляється під компоновку конкретного об’єкта і може включати газоходи, байпасну лінію, компенсатори, опори та ізоляцію. Ми проєктуємо і виготовляємо клапани газового тракту, які беруть участь у регулюванні потужності та в алгоритмах захисту котла. Приводи клапанів можуть виконуватись на базі пневматичних або електричних приводів. Для таких рішень критично враховувати не лише геометрію тракту, а й теплові розширення, аеродинамічний опір і аварійні режими.
Автоматика та керування

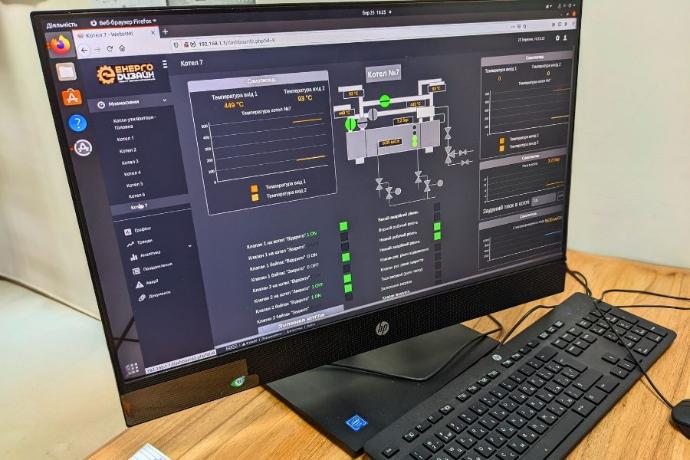

Система керування розробляється на вільнопрограмованих контролерах і комплектується PLC, HMI, шафою керування та повним набором первинних приладів КВПіА. Залежно від конфігурації об’єкта керування може бути організоване через локальну панель біля котла, через планшет або через віддалене робоче місце. Автоматика забезпечує логіку підтримки робочих параметрів, узгоджену роботу з джерелом димових газів, повний комплекс захистів і коректну реакцію на зміну режимів. Для рішень під КГУ це особливо важливо, бо тут котел-утилізатор є частиною загальної системи двигуна, а не просто окремим теплообмінником.
Інжиніринг, модульне виконання та введення в експлуатацію

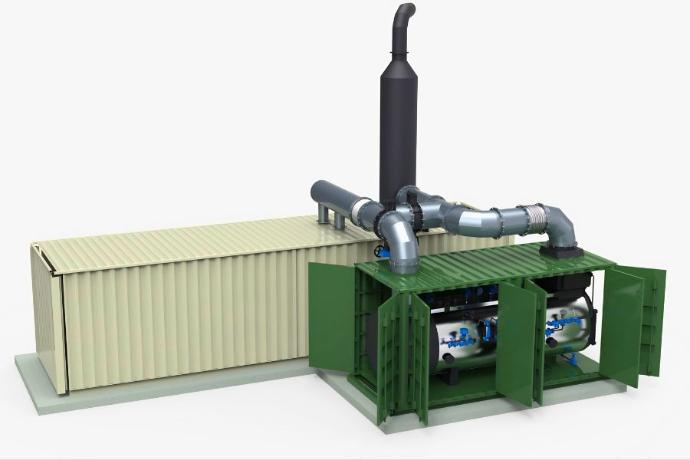

Поставка може включати проєктну документацію, шеф-монтаж, пусконалагоджувальні роботи, випробування та супровід на етапі запуску. Для парових систем може застосовуватись контейнерне або модульне виконання, що спрощує монтаж і допомагає захистити обладнання та трубопроводи від зовнішніх впливів, зокрема в умовах низьких температур. Ми супроводжуємо об’єкт від концепту і погодження технічного рішення до введення в експлуатацію та виходу на робочий режим.

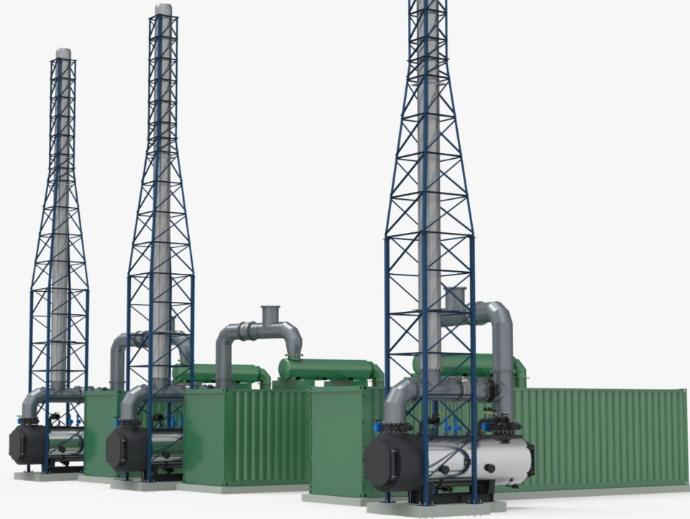

Реалізовані проєкти з утилізації тепла димових газів

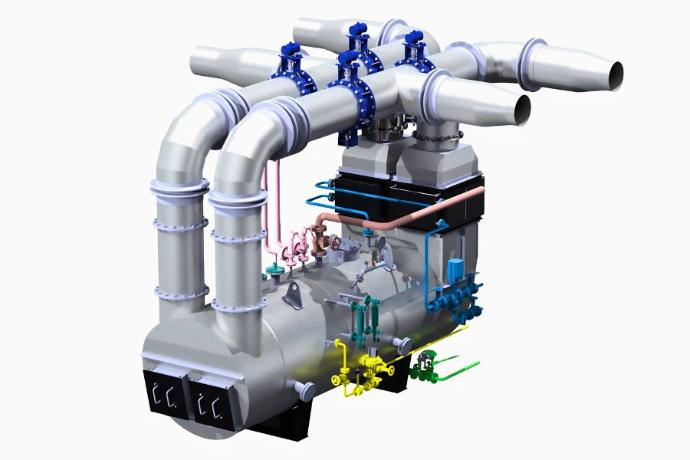

Парові та водогрійні системи для КГУ та промислових димових газів
