Конструктивні типи водотрубних парових котлів
DBW і SDW — це дві конструктивні лінійки водотрубних парових котлів ENERGO.DESIGN. Тип котла не вибирається лише за продуктивністю. На фінальну конфігурацію впливають паливо, вологість, зольність, об’єм топки, параметри пари, монтажні обмеження та погоджений обсяг постачання.

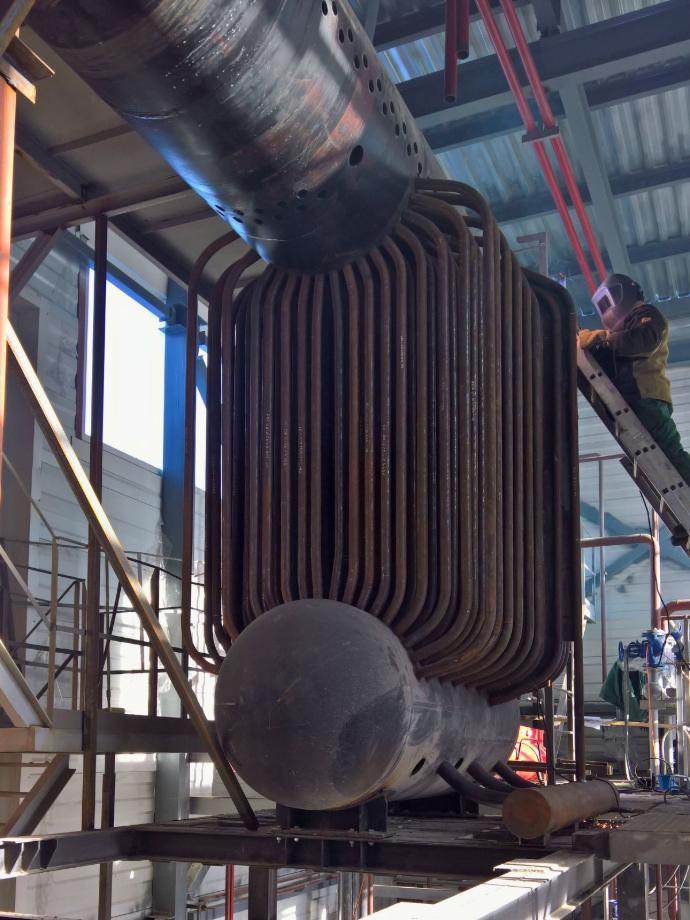

DBW - двобарабанний водотрубний котел
Двобарабанне виконання для задач із нижчими та середніми параметрами пари, де важливі надійна водотрубна схема з природною циркуляцією та оптимальна блочність постачання.
Типові параметри застосування:
- Паропродуктивність - від 1 до 12 т/год;
- Робочий тиск - до 24 бар
- Насичена пара або помірний перегрів до 250 °C
SDW - однобарабанний водотрубний котел
Однобарабанне виконання для задач, де потрібні вища паропродуктивність, вищі параметри пари або можливість роботи з паровою турбіною.
Типові параметри застосування:
- Паропродуктивність - від 7 т/год
- Робочий тиск — від 24 бар
- Насичена пара або перегріта пара - від 320 °C

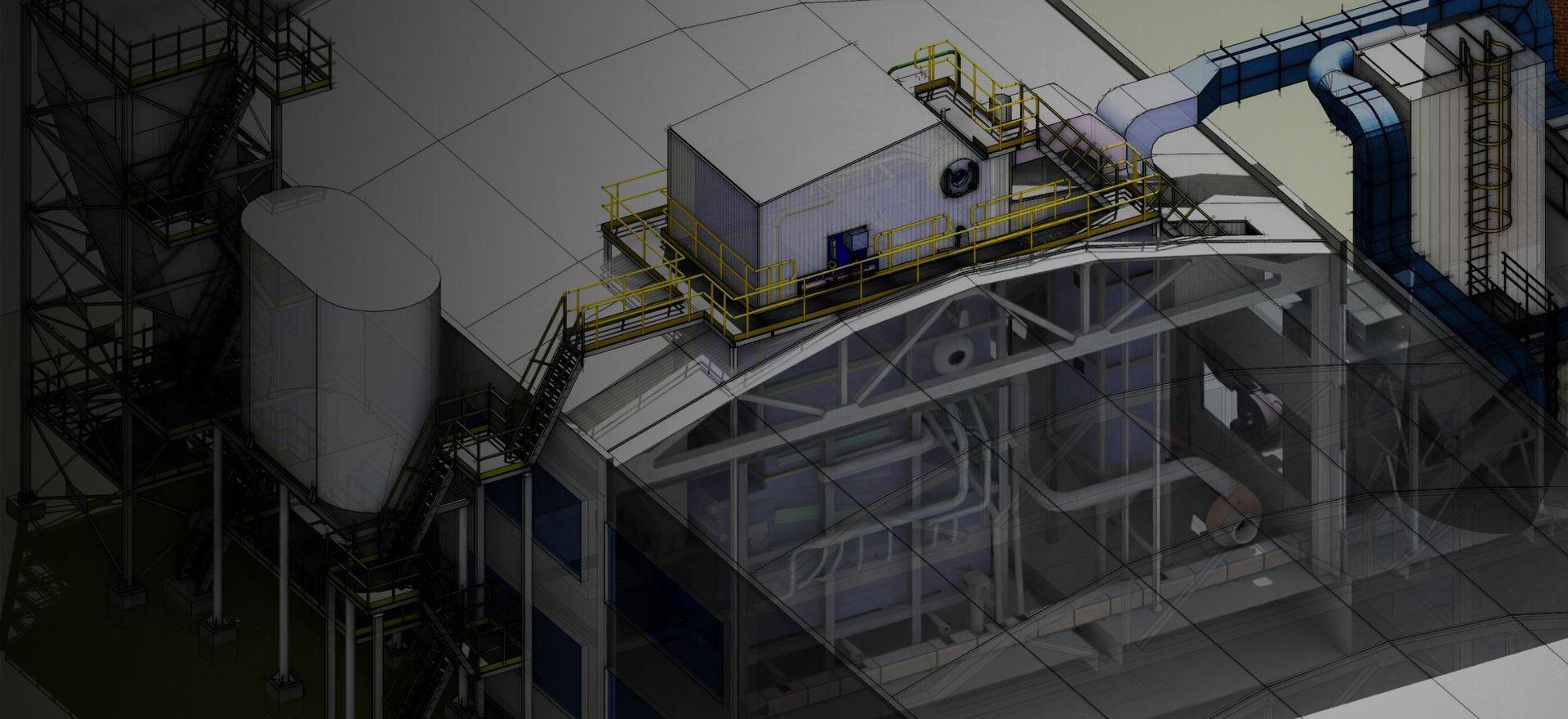

Основні системи котельного агрегату
Склад котельного агрегата визначається технічними умовами об’єкта, характеристиками палива, паровими параметрами та погодженим обсягом постачання. У цьому блоці показані ключові системи, які ENERGO.DESIGN може запроєктувати, виготовити або інтегрувати під конкретну задачу замовника.

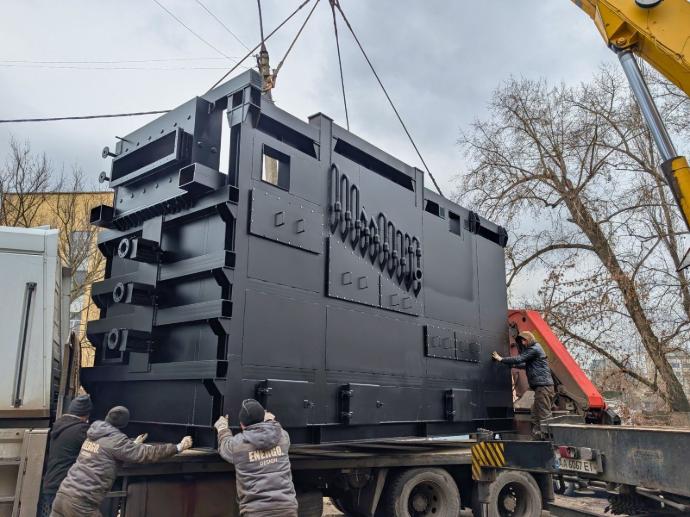

Паливоподача і колосникова решітка
Система подає паливо з витратного бункера до топки та формує контрольований шар горіння на механізованій колосниковій решітці. Дозування виконує шнековий або плунжерний живильник - залежно від фракції, вологості, сипучості та стабільності палива.
Рухомі колосники забезпечують шурування і просування шару палива через зони підсушування, займання, активного горіння та вигорання. Подача повітря може регулюватися по зонах, що допомагає стабілізувати горіння, адаптувати режим до палива і зменшити ризик недопалу.
Майданчики і доступ до обслуговування
Сходи, майданчики і сервісні зони є частиною конструкції котельного агрегата. Вони забезпечують доступ до люків, арматури, приводів, зон очищення, верхніх вузлів котла і точок огляду. Це впливає на безпеку, експлуатацію і реальну зручність обслуговування.
Якщо майданчики та сервісні конструкції не входять до нашого обсягу постачання, інженери ENERGO.DESIGN беруть участь в інтеграції обладнання, щоб зберегти доступність котла для огляду, очищення та обслуговування.
Від палива до конфігурації котла
На етапі технічної концепції ми оцінюємо паливо як один із ключових факторів конструкції котла. Важливий не тільки тип палива, а його реальні характеристики: теплота згоряння, вологість, зольність, фракція, сипучість і стабільність складу.
Що це визначає: об’єм і геометрію камери згоряння, площу колосникової решітки, зони підсушування, горіння і допалювання, подачу повітря по зонах, доцільність підігріву повітря та конструкцію газового тракту.
Навіщо це потрібно: щоб забезпечити стабільне горіння, повне вигорання палива і знизити ризик спікання золи. У розрахунках ми використовуємо не лише теоретичні підходи, а й дані, накопичені під час реалізації реальних проєктів.
Для якого палива це підходить:
- калорійність в межах: 1500–5500 ккал/кг;
- вологість: до 55%;
- фракція палива: у межах, придатних для механізованої подачі та стабільного колосникового спалювання;
- зольність і температура плавлення золи: оцінюються окремо для кожного палива.
Практичний досвід і потенційні палива: у проєктах можуть розглядатися лушпиння соняшника, лушпиння вівса, деревна тріска, паливна пелета, підготовлений торф, агровідходи та суміші біомаси. RDF, паливні відходи та інші нестандартні види палива розглядаються окремо — після розширеного аналізу палива, вимог до газоочистки та умов конкретного проєкту.
Від конструкції до керування
Підібрати топку, решітку і газовий тракт — лише частина задачі. Щоб котел стабільно працював на реальному паливі, система має контролювати подачу палива, повітря, розрідження, рівень води, тиск і температуру пари.
Від ідеї до життєвого циклу котла
Зрозуміти задачу
Визначаємо потребу підприємства у парі, доступне паливо, режим споживання, обмеження майданчика та цілі проєкту.
Сформувати технічну концепцію
Підбираємо конструктивну основу рішення, склад котельного агрегата, парові параметри, топку, решітку, газовий тракт, автоматизацію та межі постачання.
Реалізувати і запустити
Проєктуємо, виготовляємо та постачаємо обладнання, супроводжуємо інтеграцію, пусконалагоджувальні роботи, перевірку режимів і навчання персоналу.
Підтримувати протягом експлуатації
Після запуску залишаємося на зв’язку: підтримуємо сервіс, налаштування, заміну компонентів, модернізацію вузлів і адаптацію котла до нових умов роботи.
Котел — це довгострокова інженерна інвестиція
Котельний агрегат працює всередині технологічного процесу. Тому важливо, щоб він був не лише якісно виготовлений, а й правильно інтегрований в об’єкт: у будівлю, трубопроводи, паливоподачу, газовий тракт, автоматизацію та режим роботи виробництва.
Наша співпраця не закінчується після підписання актів. Запуск — це лише початок життєвого циклу котла. Ми підтримуємо замовника на початкових етапах експлуатації, допомагаємо з налаштуваннями, сервісом, заміною компонентів, модернізацією вузлів і адаптацією обладнання до фактичних умов роботи.
Розрахунковий строк служби котельного обладнання — 20 років, але на практиці такі агрегати часто працюють довше. За цей час можуть змінюватися паливо, режим споживання пари, вимоги до автоматизації, доступність компонентів на ринку та сама конфігурація виробництва.
Довгострокова підтримка виробника дозволяє зберігати безпечну, стабільну і ефективну експлуатацію протягом усього життєвого циклу котла.

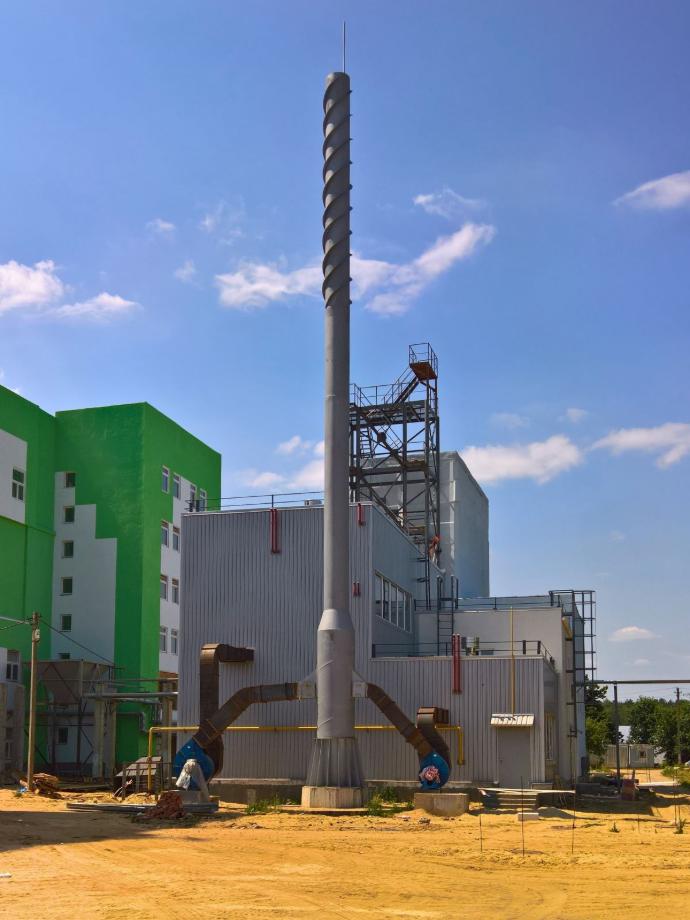

Галерея реалізованих проєктів

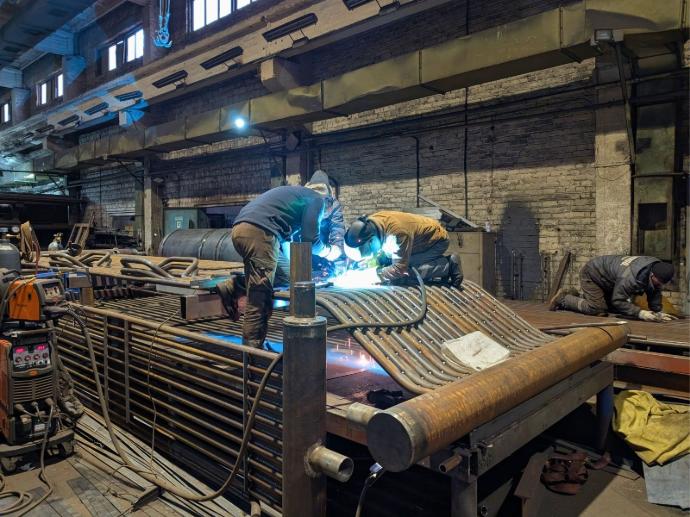

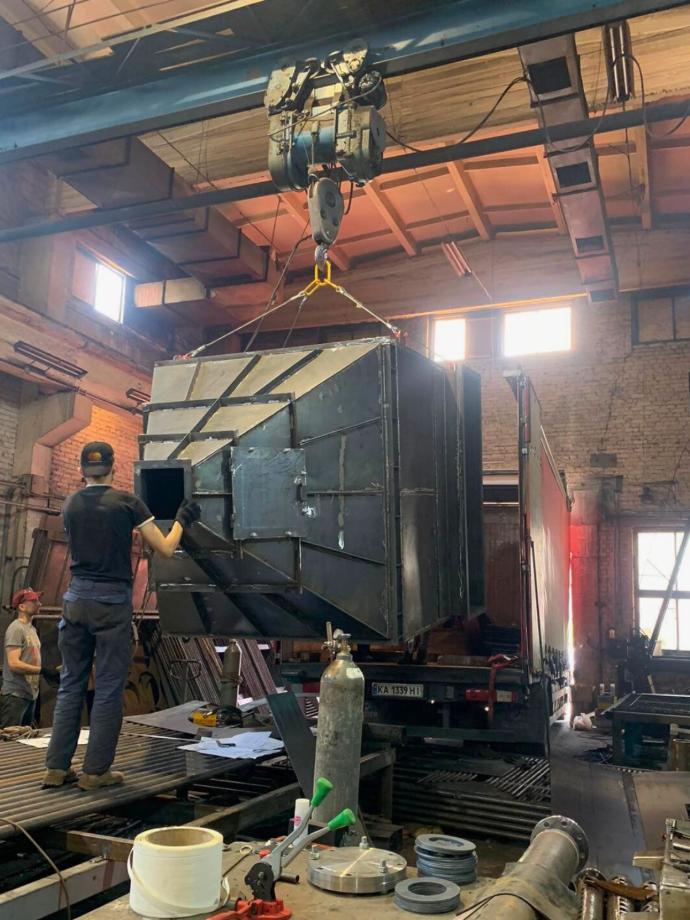

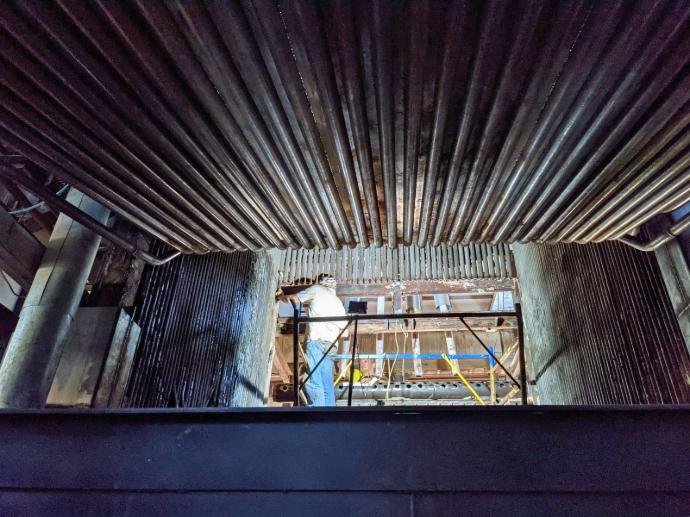

Фото з виробництва, монтажу та пусконалагодження парових котлів
Почнімо з технічної концепції котла
Опишіть задачу у вільній формі: яке паливо плануєте використовувати, які параметри пари потрібні та для якого виробництва готується проєкт. Якщо точних даних ще немає, ми уточнимо їх на першому етапі.
Що бажано підготувати перед зверненням:
- тип палива і вологість;
- потрібна паропродуктивність;
- тиск і температура пари;
- режим роботи виробництва;
- країна або місто об’єкта;
- наявне ТЗ, схема або специфікація.
