Typy konstrukcji wodnorurkowych kotłów parowych
DBW i SDW to dwie konstrukcyjne linie wodnorurkowych kotłów parowych ENERGO.DESIGN. Typ kotła nie jest dobierany wyłącznie według wydajności pary. Na ostateczną konfigurację wpływają właściwości paliwa, wilgotność, zawartość popiołu, objętość komory spalania, parametry pary, ograniczenia montażowe oraz uzgodniony zakres dostawy.

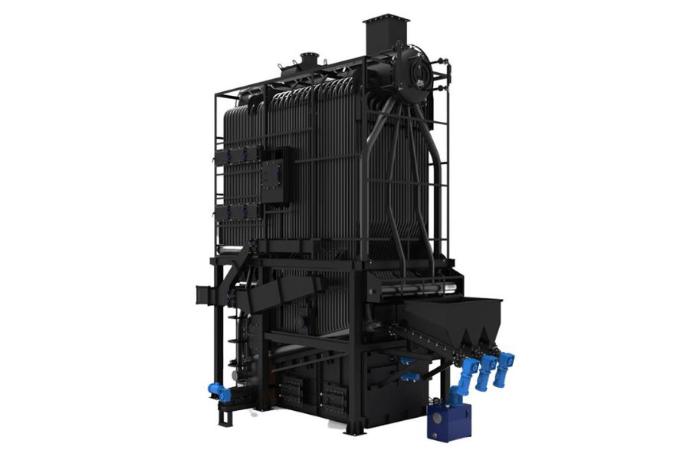

DBW — dwubębnowy wodnorurkowy kocioł parowy
Wykonanie dwubębnowe dla zadań o niższych i średnich parametrach pary, gdzie istotne są niezawodna konstrukcja wodnorurkowa z naturalną cyrkulacją oraz optymalna modułowość dostawy.
Typowe parametry zastosowania:
- wydajność pary — od 1 do 12 t/h;
- ciśnienie robocze — do 24 bar;
- para nasycona lub umiarkowany przegrzew do 250 °C.

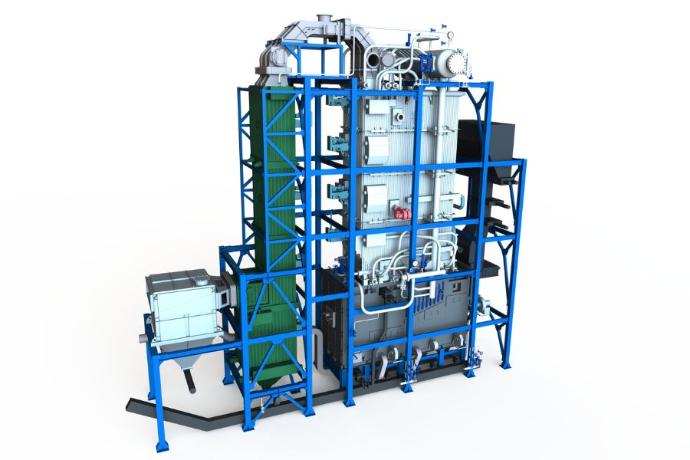

SDW — jednobębnowy wodnorurkowy kocioł parowy
Wykonanie jednobębnowe dla zadań, w których wymagana jest większa wydajność pary, wyższe parametry pary lub możliwość pracy z turbiną parową.
Typowe parametry zastosowania:
- wydajność pary — od 7 t/h;
- ciśnienie robocze — od 24 bar;
- para nasycona lub przegrzana; aktualnie realizowany przegrzew — 320 °C.
Główne systemy agregatu kotłowego
Zakres agregatu kotłowego zależy od wymagań obiektu, charakterystyki paliwa, parametrów pary oraz uzgodnionego zakresu dostawy. W tej sekcji pokazano kluczowe systemy, które ENERGO.DESIGN może zaprojektować, wyprodukować lub zintegrować pod konkretne zadanie klienta.

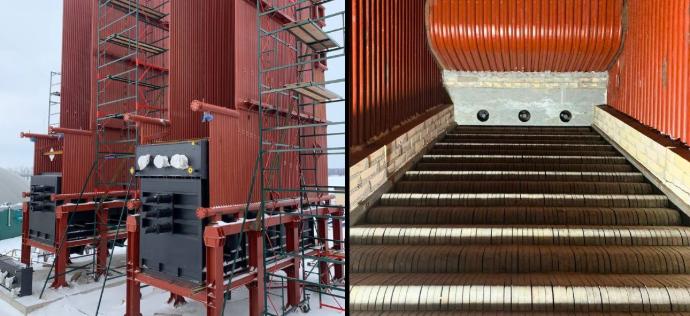

Podawanie paliwa i ruszt mechaniczny
System podaje paliwo z zasobnika dziennego do komory spalania i tworzy kontrolowaną warstwę spalania na ruszcie mechanicznym. Dozowanie paliwa realizuje podajnik ślimakowy lub tłokowy, dobierany w zależności od frakcji, wilgotności, sypkości i stabilności paliwa.
Ruchomy ruszt miesza i przesuwa warstwę paliwa przez strefy suszenia, zapłonu, aktywnego spalania i dopalania. Dopływ powietrza może być regulowany strefowo, co pomaga stabilizować spalanie, dostosować tryb pracy do paliwa i ograniczyć ryzyko niedopału.

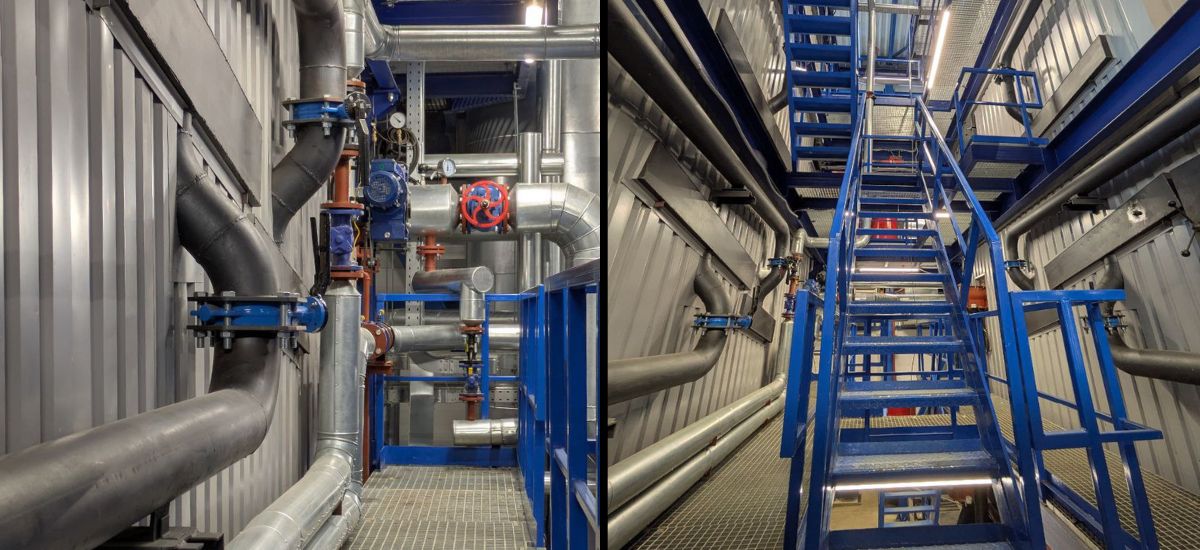

Platformy i dostęp serwisowy
Schody, platformy i strefy serwisowe są częścią konstrukcji agregatu kotłowego. Zapewniają dostęp do włazów rewizyjnych, armatury, napędów, stref czyszczenia, górnych sekcji kotła oraz punktów kontroli. Wpływa to na bezpieczeństwo, eksploatację i rzeczywistą wygodę obsługi.
Jeżeli platformy i konstrukcje serwisowe nie wchodzą w nasz zakres dostawy, inżynierowie ENERGO.DESIGN uczestniczą w integracji urządzeń, aby zachować dostęp do kotła na potrzeby kontroli, czyszczenia i obsługi serwisowej.
Od paliwa do konfiguracji kotła

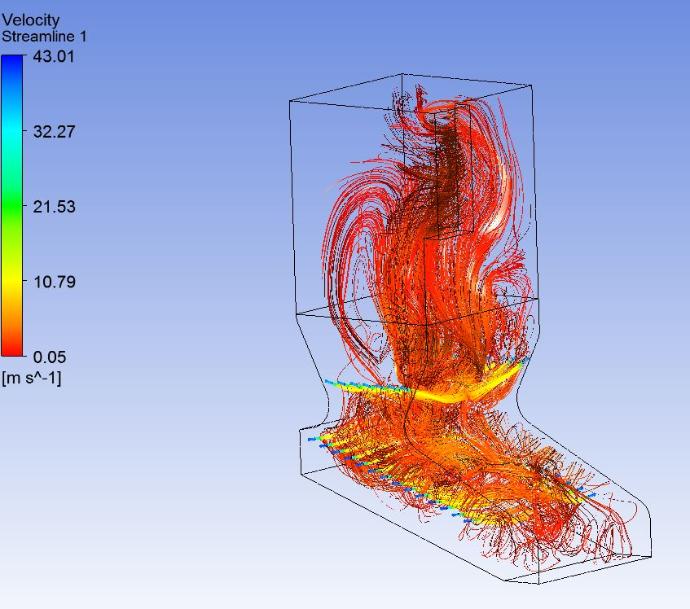

Na etapie koncepcji technicznej oceniamy paliwo jako jeden z kluczowych czynników wpływających na konstrukcję kotła. Ważny jest nie tylko rodzaj paliwa, ale jego rzeczywiste parametry: wartość opałowa, wilgotność, zawartość popiołu, frakcja, sypkość i stabilność składu.
Co to określa: objętość i geometrię komory spalania, powierzchnię rusztu, strefy suszenia, spalania i dopalania, strefowy dopływ powietrza, zasadność podgrzewu powietrza do spalania oraz konstrukcję toru spalin.
Dlaczego to jest ważne: aby zapewnić stabilne spalanie, pełne dopalenie paliwa i ograniczyć ryzyko spiekania popiołu. W obliczeniach wykorzystujemy nie tylko podejścia teoretyczne, ale także dane zebrane podczas realizacji rzeczywistych projektów.
Zakres paliw odpowiednich dla rozwiązania:
- wartość opałowa: 1500–5500 kcal/kg;
- wilgotność: do 55%;
- frakcja paliwa: odpowiednia do mechanicznego podawania i stabilnego spalania na ruszcie;
- zawartość popiołu i temperatura topnienia popiołu: oceniane osobno dla każdego paliwa.
Doświadczenie praktyczne i potencjalne paliwa: w projektach można rozważać łuskę słonecznika, łuskę owsa, zrębkę drzewną, pellet paliwowy, przygotowany torf, odpady rolnicze oraz mieszanki biomasy. RDF, odpady paliwowe i inne niestandardowe paliwa są oceniane osobno — po rozszerzonej analizie paliwa, wymagań dotyczących oczyszczania spalin i warunków konkretnego projektu.
Od konstrukcji do sterowania
Dobór komory spalania, rusztu i toru spalin to tylko część zadania. Aby kocioł stabilnie pracował na rzeczywistym paliwie, system musi stale kontrolować podawanie paliwa, dopływ powietrza, podciśnienie w komorze spalania, poziom w bębnie, ciśnienie pary i temperaturę pary.
Od pomysłu do cyklu życia kotła
Zrozumieć zadanie
Określamy zapotrzebowanie zakładu na parę, dostępne paliwo, profil zużycia, ograniczenia miejsca instalacji oraz cele projektu.
Opracować koncepcję techniczną
Definiujemy podstawę inżynierską rozwiązania, zakres agregatu kotłowego, parametry pary, komorę spalania, ruszt, tor spalin, automatykę oraz granice dostawy.
Zrealizować i uruchomić
Projektujemy, produkujemy i dostarczamy urządzenia, wspieramy integrację, prace rozruchowe, weryfikację trybów pracy oraz szkolenie personelu.
Wspierać podczas eksploatacji
Po uruchomieniu pozostajemy w kontakcie: wspieramy serwis, regulacje, wymianę komponentów, modernizację węzłów oraz adaptację kotła do nowych warunków pracy.

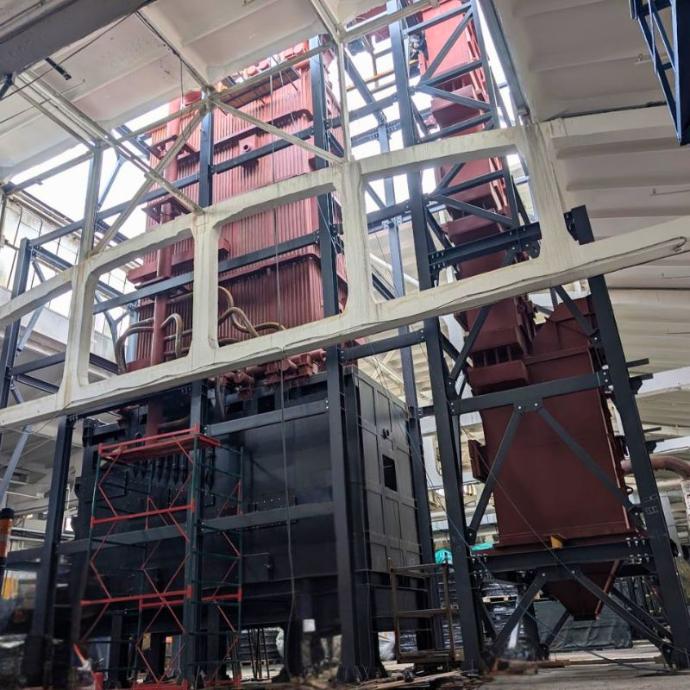

Kocioł to długoterminowa inwestycja inżynierska
Agregat kotłowy pracuje wewnątrz procesu technologicznego zakładu. Dlatego ważne jest, aby był nie tylko solidnie wykonany, ale także prawidłowo zintegrowany z obiektem: budynkiem, rurociągami, systemem podawania paliwa, torem spalin, automatyką oraz trybem pracy produkcji.
Nasza współpraca nie kończy się po podpisaniu protokołów odbioru. Uruchomienie to dopiero początek cyklu życia kotła. Wspieramy klienta na początkowych etapach eksploatacji, pomagając w regulacjach, serwisie, wymianie komponentów, modernizacji węzłów oraz adaptacji urządzenia do rzeczywistych warunków pracy.
Projektowy okres eksploatacji urządzeń kotłowych wynosi 20 lat, ale w praktyce takie agregaty często pracują dłużej. W tym czasie mogą zmieniać się paliwo, profil zużycia pary, wymagania dotyczące automatyki, dostępność komponentów na rynku oraz sama konfiguracja produkcji.
Długoterminowe wsparcie producenta pomaga utrzymać bezpieczną, stabilną i efektywną eksploatację przez cały cykl życia kotła.
Galeria zrealizowanych projektów
Zdjęcia z produkcji, montażu i rozruchu kotłów parowych
